室内LED显示屏在室内环境下使用，此类显示屏亮度适中、视角大、混色距离近、重量轻、密度高，适合较近距离观看。

　　室外LED显示屏在室外环境下使用，此类显示屏亮度高、混色距离远、防护等级高、防水和抗紫外线能力强，适合远距离观看。

　　单基色LED显示屏由一种颜色的LED灯组成，仅可显示单一颜色，如红色、绿色、橙色等。

　　双基色LED显示屏由红色和绿色LED灯组成，256级灰度的双基色显示屏可显示65,536种颜色（双色屏可显示红、绿、黄3种颜色）。

　　全彩色LED显示屏由红色、绿色和蓝色LED灯组成，可显示白平衡和16,777,216种颜色。

　　视频LED显示屏可实时、同步地显示各种信息，如二维或三维动画、录像、电视、影碟以及现场实况等多种视频信息内容。

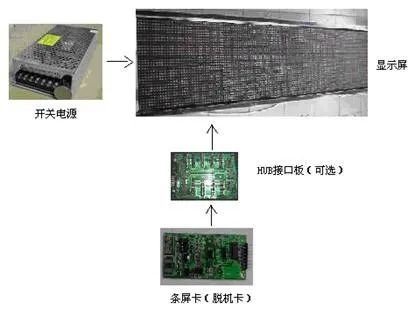

　　一般由显示单元板（模组）、条屏卡、开关电源、HUB板（可选）组成。通过串口线与计算机连接，进行显示文字的更改，之后可以脱开计算机工作。

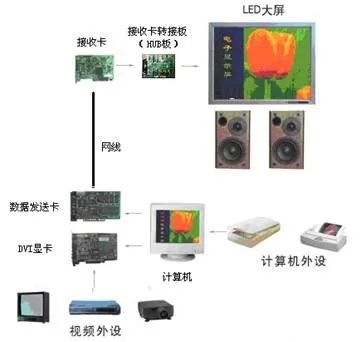

　　同步屏系统比较复杂，系统可大可小，一般由计算机、DVI显卡、数据发送卡、同步数据接收卡、HUB板、网线、LED显示屏等组成。系统始终需要联机计算机工作，将计算机上的图像文字显示在LED大屏幕上。

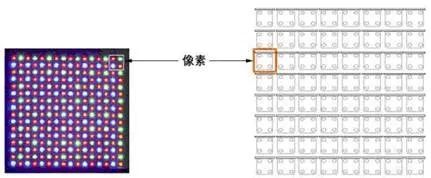

　　· 室外屏使用的是单个的灯珠，通常由1-3个相同或不同颜色的灯珠组成模块的一个像素点。

　　由电路及安装结构确定的并具有显示功能的组成LED显示屏的独立单元。简单说就是为便于组装和显示，出厂的半成品通常是以显示模组形式提供的，将多个显示模块加显示驱动做在一起。室内屏俗称“单元板”；室外屏俗称“模组”，再将若干个模组加上机箱、风扇、电源等构在一起成为“箱体”，多用于大型的全彩屏。

　　· 室内屏单元板通常有64x32（64列32行、由32个模块组成）、64x16

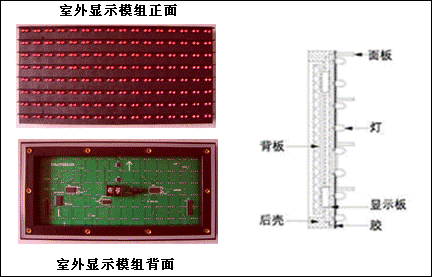

　　上图为16x8(2红)的室外屏模组。加了防水结构用于全户外，我们可以看到塑料壳体，最右侧是它的整个结构刨图：显示板上插的是灯珠、背板上是显示驱动电路，这是分体结构的，也有的是将显示板和显示驱动电路做在一块电路板上的整体结构的，下面的两个图我们可以看到区别。面板、后壳其实是一个塑料罩壳，面板上对应灯珠位置开有孔，以使灯珠漏出头，后壳上有用于安装的螺丝孔或磁柱，使模块便于组装。模块的前面灌有显示屏专用的防水胶。

　　将单元板/模组/箱体按一定方式拼接在一起，加上控制卡/控制系统、电源和框架等就构成为LED显示屏。

　　就是2个像素点之间的距离。主要是取决于观看者的距离。通常点距的概念用于室外屏，有P6、P7.62、P8、P10、P12、P16、P20等，以毫米mm为单位。室外屏观看距离一般在30米内，采用不大于P16（16mm）的模组。点距越密，显示出来的字笔画越细腻，单位面积像素点越多，显示屏成本越贵。

　　扫描方式决定了模组之间连接的形式，扫描方式有1/16、1/8、1/4、1/2、静态这几种。因为LED显示屏是逐行刷新显示的，扫描方式也就决定了显示刷新的方式，如1/16就是每次刷新1行，16行为一个扫描周期，需ABCD四个信号控制；1/8就是每次刷新1行，8行为一个扫描周期，需ABC三个信号控制；其它依次类推。如果采用相同的LED灯，1/16扫的亮度要比1/8低，静态（1/1）的亮度是最高的。户内的屏一般采用1/16扫，户外和半户外的一般采用1/16或者1/8。对于放置在屏经常受到猛烈阳光照射的环境，就最好用1/4扫描。

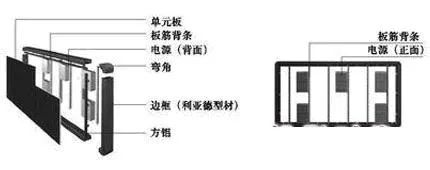

　　在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。由工程人员在现场组装。组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。

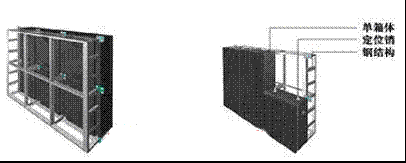

　　箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的LED间距在实际误差要求范围之内，从整体上保证了整个屏体的显示效果。

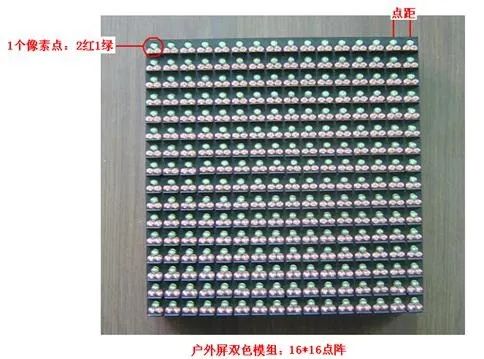

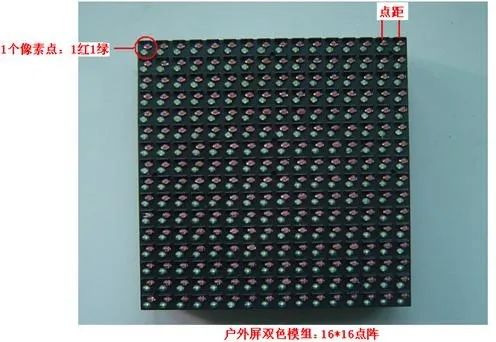

　　每个像素点到另外一个像素点之间的距离，每个像素点可以是一颗LED灯 如1R、两颗LED灯 2R/1R1G、三颗LED灯 2R1G

　　答：不是的，屏亮度越高，价格就越高。亮度太高会刺眼，不舒适。要根据环境的亮度来决定屏的亮度。对于白天不需要日光灯照明的环境，我们建议采用半户外1/16扫的单元板就足够了。如果是大马路，向西，周围没树，白天很亮，就用1/8扫。

　　答：不是的，越密就越贵。太稀疏的话，近距离看不清。对于横幅来说，10 mm是比较合适的。有的店面为了省钱，又想做个大的横幅，用点距30mm的单元板来做，可是马路好窄，对面行人看过来，字太大了，要停下来仔细看才知道是什么内容，效果适得其反。

　　器件，其寿命为10万小时。LED显示屏的寿命取决于其所采用的LED灯的寿命和显示屏所用的

　　将许多这样的模块组合在一起，就是我们通常说的单元板/模组，而驱动其显示需要显示驱动电路和诸如

　　之类的。通常我们的单元板/模组是带有显示驱动电路的，我们还需要带有单片机的控制卡才能将我们所需要显示的文字/图形显示在屏幕上。

　　将黑点处（点亮的像素点）定义为1，白点处（不亮的像素点）定义为0，就可以编写成能在单片机中保存的字型格式：

　　每个字节都是8位，这样一共送出了8x8=64位（列），送出这些位信号是通过

　　DI信号端送出的（串行送出），在每送出1位时CLK信号端都要高低变换一次，

　　（列）数据就被送到74HC595的输出上，一行显示就出来了。锁存信号也使得下一

　　16行显示一遍称为一个显示刷新周期，无论LED显示屏的大小如何，一个显示刷新周期必须在20毫秒以内完成，否则会出现闪动，单片机速度很快，32行200列以内的显示通常是没有问题的。但当LED显示屏更大时就要选择速度更快的单片机或

　　完成LED显示的功能是由控制卡来实现的，无论简单的单色屏还是复杂的全彩屏，显示原理都是一样的，很简单。但如要实现诸如左右移动、飞入飞出、嵌色变换等特殊效果，还需要在单片机或DSP上编写非常复杂的

　　算法程序，却不是一般人能做到的。好在现在有上百家控制卡生产研发的厂家公司

　　主要是74HC595 74HC245/244 74HC138 4953。

　　单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大

　　第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。

　　第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。第9脚DOUT，串行数据输出端，将数据传到下一个。

　　STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED显示出来。但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。

　　送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。

　　ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最

　　单元板是LED的显示核心部件之一，单元板的好坏，直接影响到显示效果的。

　　Φ3.75; 64点宽x16点高; 1/16扫; 户内亮度; 单红/红绿双色

　　发光直径：指的是发光点的直径，室内屏有Φ5mm、Φ3.75mm、Φ3mm。

　　单元板大小：64x16 即64列16行，可显示16x16点阵汉字1行4个

　　如果你想做一个128x16点的屏幕，只需要用2个单元板串接起来就可以了。这样就可以显示16x16点阵汉字1行8个，以此类推。能够支持多少汉字的显示是由控制卡决定的。

　　设备，所以要采用开关电源，不能采用变压器。一般采用的开关电源是220V输入，5V直流输出，功率根据需要选取。对于1个单红色户内64x16的单元板，全亮的时候，电流为2A。推理出，128x16双色的屏幕全亮的时候，电流为8A，所以应该选择5V/10A的开关电源。

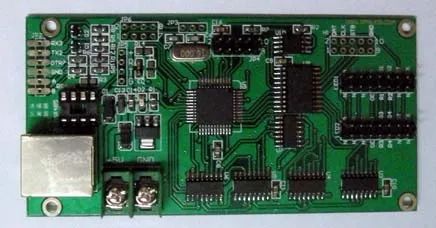

　　生产控制卡的厂家很多，控制卡的功能大同小异，可根据易使用、服务好、价格优的原则选择。下面这块控制卡可以控制1/16扫的256x16个点的双色屏幕。该控制卡属于异步卡，就是说，该卡可以断电保存信息，不需要连接PC都可以显示储存在里面的信息。

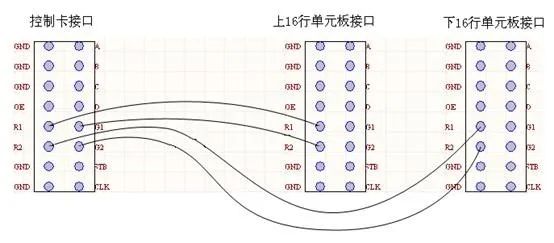

　　R1，R2，G1，G2为显示数据（组成16行时用到R1、G1，组成32行时，下

　　确认单元板和控制卡的接口一致，就可以直接连接了。如果不一致，就需要自行制作转换线（转换一下线、连线：

　　分为数据线，传输线，和电源线。数据线用于连接控制卡和LED单元板的排线，传输线用于连接控制卡和

　　。电源线，就是用来连接电源和控制卡，电源和LED单元板。连接单元板的电源线mm（毫米）

　　排线和电脑机箱里面的数据线类似，只是线的宽度有点差异。可以在电脑城买到相关的材料。制作排线，需要一个工具，就是特殊的钳子（图片），可以大大提高工作效率和良品率。制作排线的材料有：排线，排线头，排线帽。这里要注意一下，如果你制作16PIN（16线PIN的线和相应大小的排线头和帽。制作步骤，把线头用剪刀剪平，然后放头排线头，（注意线和头的平衡），然后放进压线钳的中央，用力压紧，然后把线绕过来，安装排线帽。

　　电源线V电源线V电源线用于连接开关电源到市电，最好采用3脚插头，可以在五金店买到。这里着重讲述5V直流电的电源线V的电流比较大，最好采用铜芯直径在1mm以上的红黑对线（务必要红黑）。有条件的话，最好将线的两头装上金属件。

　　RS232线线，用于连接电脑和控制卡，更新屏幕数据。这里需要用到DB9头和网线（可以在电脑城买到）。仔细观察DB9头，上面有数字的，将5连接棕，将3连接棕白。将网线头。（这里很重要，一定要夹紧，自己用力拉几下，看看是否一拉就断）。然后用万用表

　　第1步：检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏幕发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分。

　　第2步：先把电源关闭。将V+连接红色线，V-连接黑线，分别连接到控制卡和LED单元板，黑线接控制卡和电源的GND。红线V和单元板的VCC。每个单元板1条电源线。完成后，请检查，连接是否正确。

　　第3步：连接控制和单元板，用做好的排线，连接。注意方向，不能接反。请注意，单元板2个16PIN的接口，1个是输入，1个是输出，靠近74HC245/244的是输入，将控制卡连接到输入。输出连接到下一个单元板的输入。

　　第4步：连接RS232数据线，将做好的数据线串口，另一头连接控制卡，将DB9的5脚（棕）连接到控制卡的GND，将DB9的3脚（棕白）连接到控制卡的RS232-RX。如果你的PC没有串口，可以到电脑城买条USB转RS232串口的转换线步：再次检查连线，是否正确，黑线连接的是-V和GND。红线连接的是+V和VCC +5V。

　　第7步：打开下载的软件，设定屏幕的参数，发送字幕。具体参照软件使用说明。

　　根据不同的应用场合，外框要求不一样，我们先讲述内嵌安装的时候，不需要外框，但是需要一个安装支架。安装支架一般用铝型材，比较轻便，切割加工容易。我们也可以用万能角铁（就是有很多孔的直角形的铁条）。我们可以看到单元板背面有安装用的铜柱，是用来把单元板固定在支架，支架应该长一点，预留灯箱的安装孔。把单元板，控制卡，电源都固定在支架，数据线V电源线要绑在支架上，要绑好，打个结，不要扯几下就掉。这样一个最简单的屏幕就组装好了。可以拿去安装在其他设备上面，如灯箱。

　　我们看到买回来的单元板，会发现亮度不一，或者应用的场合可能有水花，这个时候就需要在屏幕表面贴一个有机玻璃，有机玻璃一般采用茶色，或者暗红色的。有机玻璃可以在广告和装饰材料店买到，是按斤买的。我们采用薄一点的，太薄可能容易弯曲。这里需要提醒，由于有机玻璃的切割需要技巧，最好在买的时候，准备好尺寸，让店铺帮你切割。对于一般场合，需要一个框，我们可以使用铝合金型材（例如截面是正方形的空心铝条），我们可以去铝合金型材店买到。如果采用铝合金框的话，屏幕很小的话，可以把单元板直接固定在外框，强度足够的话，就不需要支架了。具体外框制作工艺，可以参考灯箱的制作。

　　我们可以看到，很多LED屏幕外框都是不锈钢的。其实不锈钢的外框，只是在简易边框的基础上，包一层薄薄的不锈钢皮。看上去美观，大方，增加附加值。至于包框的流程需要用到折边机，我们可以到厨具制作的小五金厂，代为加工。最好到专业LED外框*作店。专业店，最大的差别就是包边的接缝的很小。

　　铝合金外框：我们可以到铝合金型材的材料店购买到符合屏幕厚度的材料，然后切割组装。

　　在学习了LED单色条屏（室内屏）的组装后，我们再来学习LED单色条屏（室外屏）的组装。

　　室外屏模组正面32 * 16点 室外屏模组背面32 * 16点 （分体）

　　该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏招牌横幅提供专业，高可靠，低成本的解决方案。操作简单，效果丰富。

　　应用：6/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏

　　LED屏的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。数一下单元板上面595的数量就可以计算出功率的。如果屏只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。当然功率选大一点有好处。

　　检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分

　　控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板。见下图

　　根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。

　　声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏，或者找专人现场指导，以防烧毁屏或者控制板。

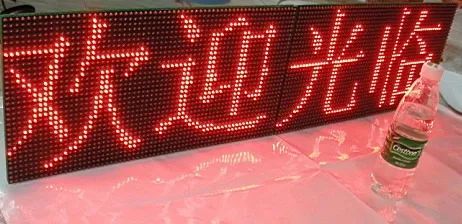

　　7、上电，使用控制卡软件更新屏内容，设置屏参数。用PC发送数据到屏。具体使用方法，参照控制卡的手册。发送设定后，屏显示如下图

　　边框这个问题，以就地解决为原则，因为边框不好运输，把钱花在运费太浪费，还有一个问题就是，万一尺寸搞错了改回来就更麻烦。所以推荐大家就近解决。至于方法，大家八仙过海，各显神通，牢固美观就OK。可以去参考一下人家灯箱的制作。漫漫琢磨一下。不锈钢，铝合金，亚克力，PVC，塑料，木头。。什么都可以的，不用太在意的。

　　特种胶水：特种胶水主要是指对LED显示屏使用环境要求超高的LED胶水，

　　LED灯是LED模组品质的主要决定因素，决定LED灯好坏的主要材质因素是：芯片、支架、胶水（环氧树脂）、金线等，决定LED品质的另外一个因素是封装工艺。优选，红灯：620-625nm，亮度达到1000-1200mcd，绿灯520-525，2000-3000cd。

　　高档模组中常用恒流驱动IC代替4953，日本东芝的TB-62726是专为LED全彩显示屏专门设计的一款恒流驱动IC，具有最大输出电流大、误差小、耐

　　板链接的主要器件，虽然不是决定LED显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级，

　　的主要元器件，优选带牛角的排针，不但使装屏时防止排线插反造成返工，更可以有效防止排针外露挂伤装屏/维修人员；
