。恒流驱动包含8个COM输出引脚和16个SEG输出引脚。此模块具有以下特点：

　　串行点阵电路设计方便，8个COM/SEG口可通过软件任意选择，扫描顺序可任意配置。

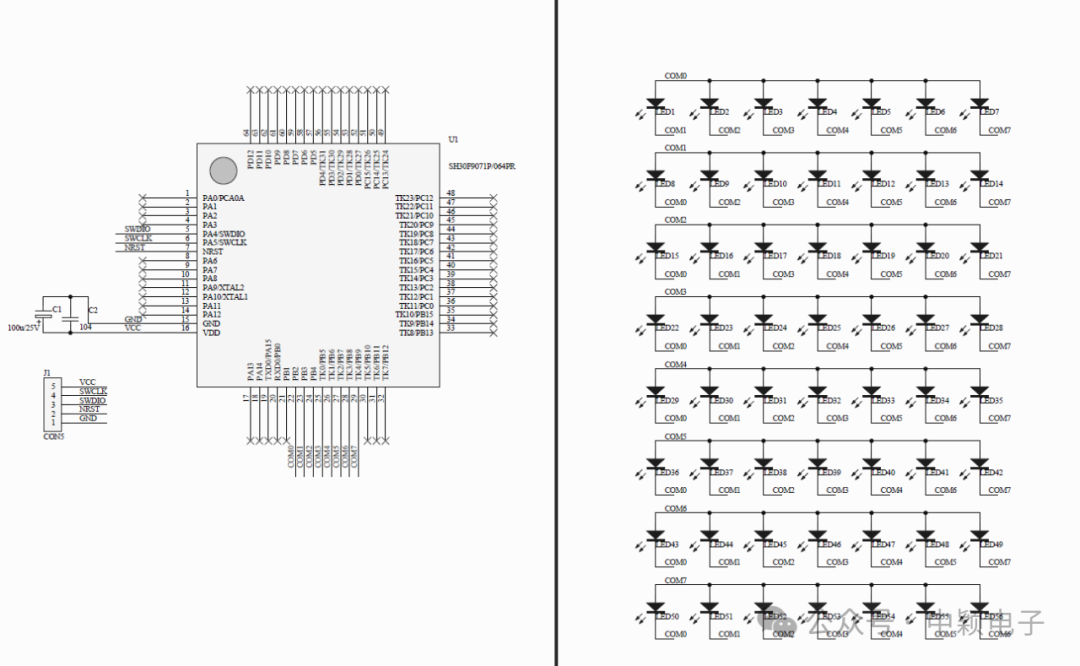

　　第一种：7*8正反驱动方式(COM和SEG复用，即做drive又做sink),可以省IO口，8个口可以驱动56个点（驱动的点小于56个，省IO口可以用该方式），参考电路如下：

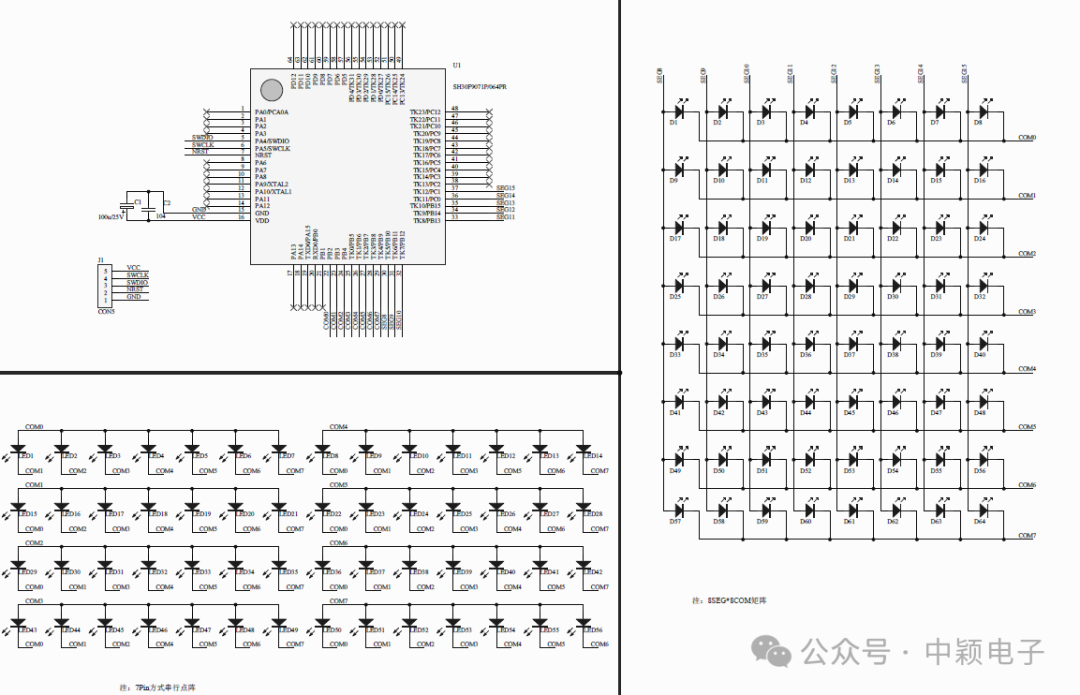

　　第二种：7*8+8SEG*8COM（正反推+正常驱动），16个IO 最大可以驱动120个点（驱动的点小于120个，省IO口可以使用该方式），参考电路如下图：

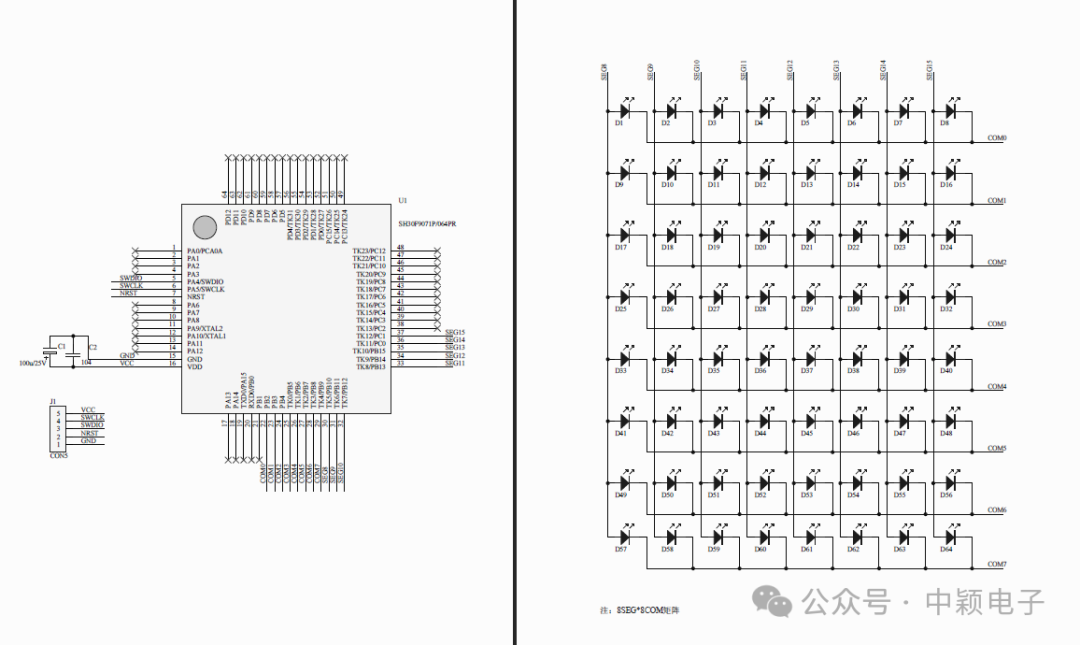

　　第三种：8SEG*8COM正常的驱动方式，16个IO驱动64个点（如果是模组，不能用正

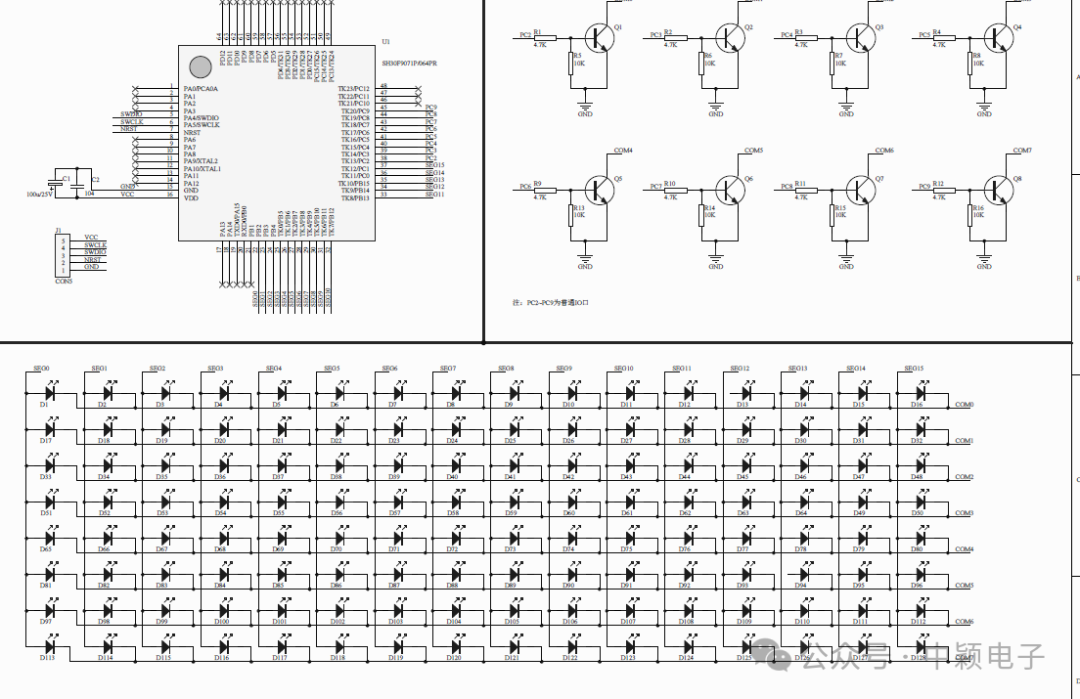

　　第四种：16SEG*8COM，需要外接三极管（如果是比较大的模组，可以采用该方式）

　　同一个恒流源如果有同时使用的情况，必须连接同样颜色的灯（比如都接红灯或者白灯），比如SEG0（COM0）和SEG8共用一个恒流源，即SEG0和SEG8必须连接同样颜色的灯；SEG1（COM1）和SEG9共用一个恒流源，即SEG1和SEG9必须连接同样颜色的灯;其它同一个恒流源的都按照这个规则使用。

　　亮度均匀，可以解决LED驱动1个点和8个点亮度不均匀问题，比如，非恒流方式，驱动数码管，显示数字1和数字8电流差异大，亮度均匀度差异很大。恒流驱动方式可以很好的解决此问题，驱动1个点和多个点电流不变，均匀度很好。

　　文章出处：【微信号：SINO_25181447，微信公众号：中颖电子】欢迎添加关注！文章转载请注明出处。
