电路如上，一般是LED+限流电阻，作为指示灯，LED的电流不需要太大，一般1-2mA即可，电流越小LED灯越耐用，根据电流、电源电压、导通压降、就可以计算出限流电阻阻值大小，此时还

　　LED限流电阻计算公式：限流电阻Ω = (电源电压V - LED导通压降V) / 电流A

　　发光二极管的压降：基本在1.2~2V左右，不同厂商、不同颜色压降不一样，只要二极管导通，压降基本一定，但电压升高压降稍会升高；

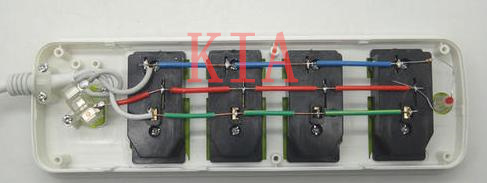

　　常见的220V交流电LED指示灯电路和上述电路一样，即LED+限流电阻，常见的插排里就是采用的这种电路。

　　220V交流电的峰值电压高达310V，如果把LED指示灯的电流限制在1mA以内，限流电阻最好选择300K以上，1M以内都是可以，选的电阻越大，电流越小，限流电阻及LED发热越小，LED指示灯越耐用。

　　日常购买的插座中LED指示灯经常容易坏，原因有可能是LED反向击穿损坏或是限流电阻烧坏（一般是阻值过小或功率选择的不合适）。

　　在上述简单的指示灯电路用在220V交流中，由于LED的反向击穿电压一般只有几伏，因此在交流电压的负半周，LED处于反向击穿状态，

　　但是因为限流电阻的存在，电流较小，一般情况下也不会损坏LED，但有的LED击穿后容易损坏，且长时间击穿可导致LED寿命下降，

　　解决办法是在LED两端并接一个普通二极管或是串接一个高耐压的二极管（如1N4007），一般厂商为了节省成本不会额外加二极管，

　　此外还可以加大限流电阻的阻值来减小击穿电流，但如果限流电阻过大，LED亮度会下降。

　　此外限流电阻还可以使用电容代替，这样就不会有电阻发热问题，电容的容值根据电路的电流来计算，电流=220V/容抗，容抗Xc=1/2πfC，电容一般选择耐压400V以上，由于高压电容比电阻贵多了，一般也不会采用这种电路。
