KHG02-SDG14070型测宽测厚仪光电测量热轧板材宽厚

更新时间:2025-08-13点击次数:

  K/HG02-S/DG140/70测宽测厚仪(以下简称测宽测厚仪)是非接触在线检测设备,主要用于冶金业线材宽度厚度在线检测。

KHG02-SDG14070型测宽测厚仪光电测量热轧板材宽厚(图1)

  光源通过光路系统形成平行光束,平行光束包含的视场即为测量范围。被测物体从该范围内穿过时在CCD感光面上形成影像,通过相应的计算,得出被测物体宽度尺寸。

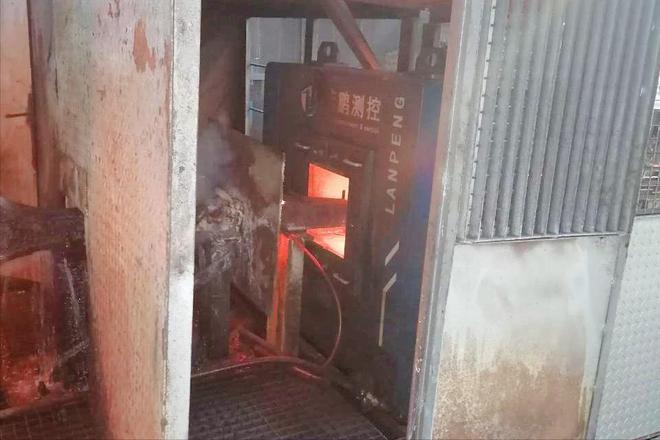

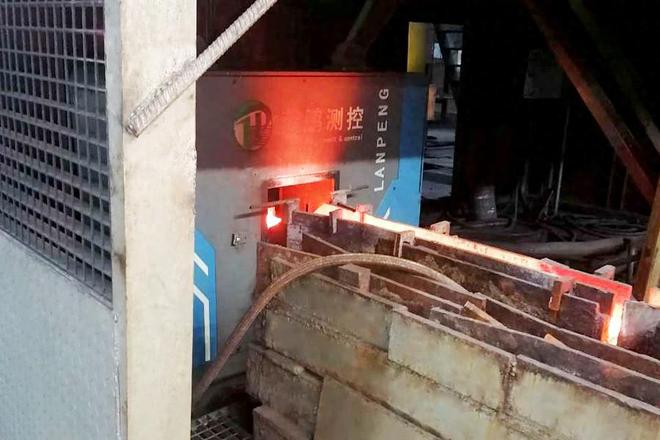

  蓝鹏测宽测厚仪的标准配置主要包括测量车(测宽测厚仪本体)、主控机柜、配电箱、LED显示屏、高压鼓风机及空气过滤装置五部分。

KHG02-SDG14070型测宽测厚仪光电测量热轧板材宽厚(图2)

  主控室液晶显示器:测量系统主界面中可以实时显示扁钢的宽度、厚度;实时统计宽度和厚度的极大值、极小值、平均值;测量数据显示热态、温度修正后的冷态两种数据;实时显示轧材截面的动态图形;实时显示测量数据动态趋势曲线。

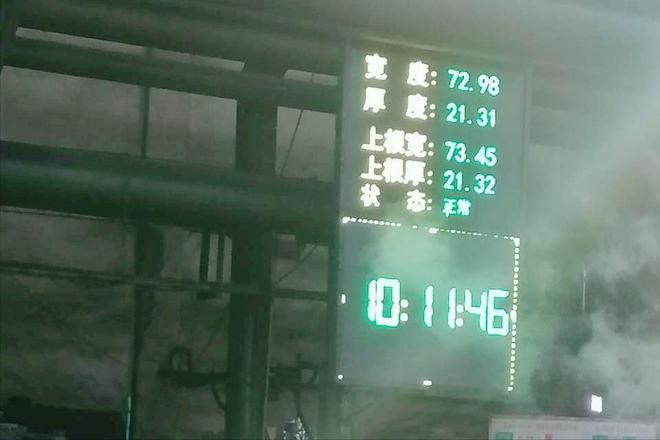

  现场LED显示屏:现场显示轧材测量的宽度值、厚度值、设备运行状态;且LED显示屏可通过交换机接收其他设备发送的数据。

KHG02-SDG14070型测宽测厚仪光电测量热轧板材宽厚(图3)

  超差报警:主控室相关数据颜色警示及蜂鸣器声音报警;现场LED显示屏数据颜色及状态显示报警。

  数据记录、数据导出EXCEL、历史数据查询,存储时间大于半年;可查询某一时刻的尺寸,时间精确到秒。

KHG02-SDG14070型测宽测厚仪光电测量热轧板材宽厚(图4)

  K/HG02-S/DG140/70型测宽测厚仪是为某钢厂定制的设备,还可定制其它尺寸的测宽测厚仪来升级产线,满足生产规格范围内的高精度检测。
