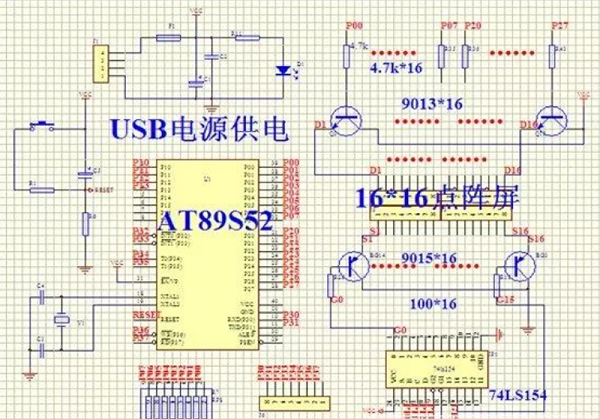

LED显示屏驱动电路的原理图如下：显示屏驱动电路主要由主芯片控制电路、电源电路、控制信号放大电路等组成。

　　该部分电路主要由AT89S52 和74LS154组成。单片机的 P0和P2 号控制显示信号的输出， P1号的低4 位控制74LS154的译码输入，从而控制扫描信号的输出。

　　整个电路的供电由USB 电源提供，利用我们的电脑主机USB 接口可以输出+5V电压，方便我们在实验室调试

　　行方向则由4—16 译码器74LS154完成扫描，它由 89C51 的P1.0---P1.3控制。同样，驱动部分则是 16个9015 的三极管完成的。
