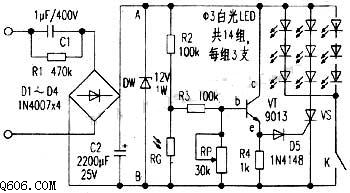

这是一款具有光控功能的LED照明灯，它白天不工作，晚上自动点亮。该灯共用42个高亮白光发光二极管，每3支串联，然后再相互并联后接于电源两瑞，适用于楼梯、过道等作照明。

　　220V交流电经电容限流、桥式整流、滤波、稳压，在A、B两端获得稳定的12V直流电。在白天由于光敏电阻RG受到自然光的照射呈现低阻值，三极管VT的基极电位低，而被反偏置，因此VT截止，单向可控硅VS门极为低电平被关断，LED不亮。到天黑后光敏电阻RG因无光照呈现高阻值，VT导通，VS的门极即有正向触发电压而导通，LED通电发光。开关K为手动控制开关，只要K闭合，不管白天黑夜，LED均能发光。
