今日咱们首要介绍下LED亮光电路图，这些电路首要用在电子设备的显现或正告上面。

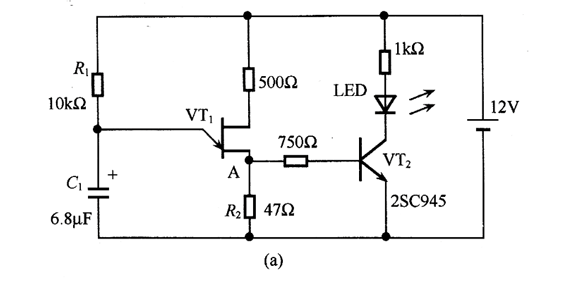

　　图（a）是最简略的LED亮光电路，VT1和C1等构成多谐振荡器，VT2将R2上的脉冲信号进行扩大然后驱动LED亮光显现。

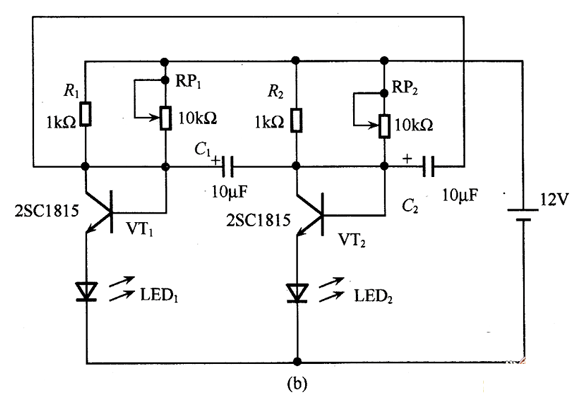

　　此电路中，VT1的输出电压经过C2加到VT2的基极，而VT2的输出电压经过C1加到VT1的基极，然后构成晶体管振荡电路。LED接在晶体管的发射极，为着改进电路的开关特性，并兼有对VT1和VT2的维护效果，LED的亮光时刻t＝C1RP1n2（＝C2RP2ln2）。

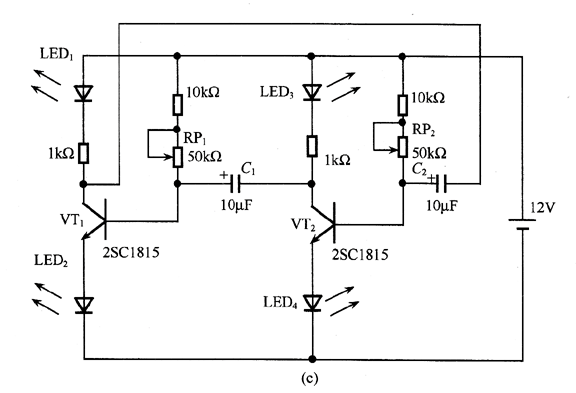

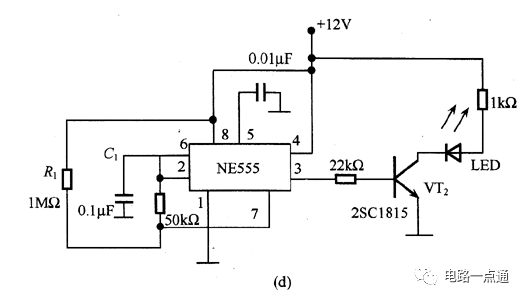

　　图（d）的振荡器是选用NE555定时器的LED亮光电路，LED的亮灭时刻为50％，多用于各种电子设各的告警电路。
